Рычаг диафрагмы
Удобство управления диафрагмой в кинокамере «Кварц-5» намного увеличится, если укрепить на кольце фотоэлемента дополнительный сектор, как показано на рис. 53.
Это позволяет устанавливать диафрагму, не меняя положения рук на кинокамере и рукоятке.
Рис. 53. Рычаг диафрагмы: 1 — отверстие под стопорный винт М2; 2 — отверстие по диаметру кольца фотоэлемента (ф 29,5 мм)
Аналогичное приспособление может быть сделано и на других кинокамерах, имеющих встроенный экспонометр с похожим механизмом управления.
КАК УСТРАНИТЬ «САЛАТ»
Случается, что в кинокамере «Кварп» пленка собирается «в гармошку» на месте нижней петли. У профессионалов это неприятное явление называется «салат».
Бывает оно, когда приемная катушка из-за ослабленного фрикциона плохо наматывает пленку.

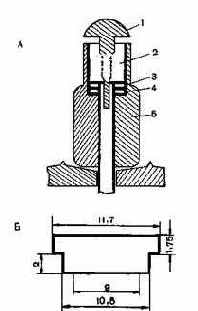

Чтобы ликвидировать это, нужно сделать следующее. Оберните сначала несколькими слоями бумаги полированную головку винта нижней оси, а затем покрутите его плоскогубцами. поворачивая головку 1 против часовой стрелки (рис. 54, А). Потом выньте пружину 2, стальную шайбу 3 и текстолитовую шайбу 4. Шайбы очистите от масла и грязи, а пружину растяните до 14 мм. Собирать узел надо в обратном порядке. При этом следите, чтобы выступ в отверстии шайбы 3 совпал со шлицем на оси 5.
Рис. 54 Фрикцион и втулка кинокамеры «Кварц»
Другая причина неполадки — во время съемки катушка перемещается по оси и торцом цепляет винт замка на крышке. Это также можно устранить. Из латуни выточите две втулки (рис. 54, Б), которые вклейте в гнезда на крышке камеры клеем БФ-2. После этого камера будет работать безотказно.
